大家可以在創建原型之前在 SolidWorks 中創建和測試你的新想法。經過努力，你已準備好在與團隊其他成員的會面中展示你的設計。但是，你突然發現屏幕上的圖像與你團隊在美學上的形象并不怎么一致。團隊希望展示出來的效果與零件制造時沒有太大的差異，需要具備現實感。同時你的營銷市場部同事還希望有一些不同顏色的展示，讓展示的模型更加亮眼。你希望有一款可以讓你直接在SolidWorks中運行而不需要再運行其他獨立程序的工具？此時直接在SolidWorks中的RealView圖形選項就有了用武之地。

RealView 圖形是對實時高級著色的硬件支持。這意味著當你旋轉模型時，你的圖形卡正在為你完成工作，應用更逼真的模型顯示。相比之下，當你移動到PhotoView 360時，最終渲染是真實性的切入點，渲染是靜態/固定視圖。

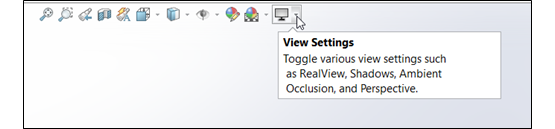

你可以在頂部工具欄中的“視圖”菜單中找到“RealView 圖形”的選項。

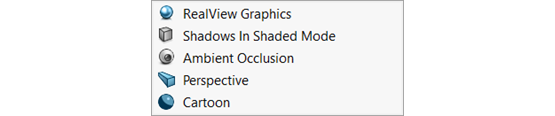

SolidWorks頂部工具欄中的RealView圖形選項。

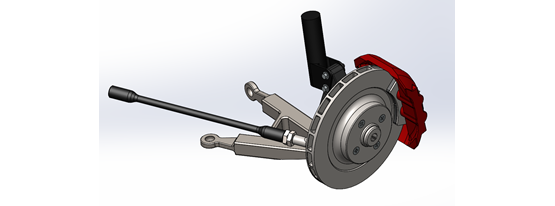

關閉視圖顯示增強功能的模型示例。

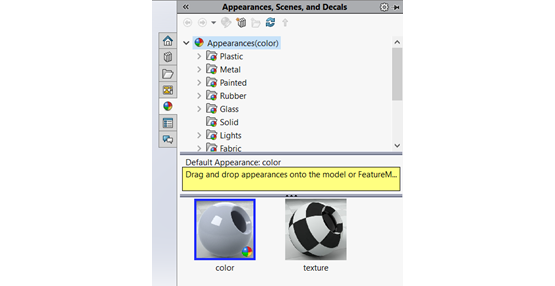

使用任務窗格工具欄中“外觀”，“場景”和“貼圖”工具欄中的選項，外觀已應用于零件。

RealView顯示場景，來自第一個方向光和環境反射的自陰影。它將是圖形密集程度最高的工具，因為當你移動模型時，你的圖形卡將不斷更新模型和背景。

打開RealView（注意在應用了鍍鉻外觀的部件上已經可以看到一些映像了）。

關閉RealView以進行比較。

上色模式下的陰影  - 啟用此功能將為你的部件添加陰影。此功能在大型裝配模式下不可用。

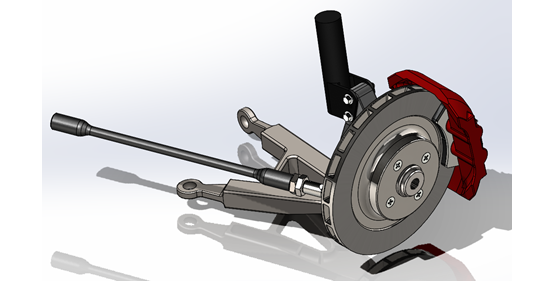

啟用了上色模式下的RealView加陰影。陰影出現在場景中，同時還有來自模型視圖“地面”的一些映像。

環境光遮蔽是一種通過控制環境光的外觀來增加真實感的照明方法。解釋這一問題的一種簡單方法是模型在陰天的樣子。

應用了RealView，陰影和環境光遮蔽。請注意由于陰影和“陰天”外觀導致的光照略有變化。

透視  - 我希望我不是唯一一個對打開和關閉此功能時所出現模型而感到驚訝的人。打開透視時，你會看到不同之處。零件和組件將呈現“錐形”，就像它們在現實生活中一樣。你會發現當你旋轉一個復雜的模型或裝配時，RealView會給你的顯卡帶來壓力，因為需要“重新繪制”這個部分來糾正你的想法。

透視關閉。

透視

圖像是從相同的角度拍攝的，但是該部分的遠端看起來像現實生活中的“較小”狀態一樣。

卡通  ;- 此功能是SolidWorks 2016中的新功能，其名稱正是它的含義。該軟件將柔化面部和邊緣的外觀，使你的模型具有“卡通式”效果。

卡通外觀。請注意，制動盤上的“光”反射與RealView版本不同。

關閉RealView以進行比較。

你可能會注意到，某些工具將無法使用，偶爾透視選項會變成是唯一可用的選項。由于這些選項會影響性能，因此隨著裝配和/或零件復雜性的增加，這些選項將變得不可用。例如，在大型裝配模式下，陰影模式下的陰影就不可用。

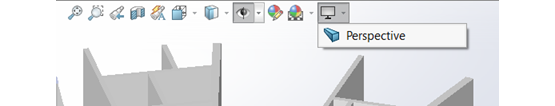

在大型裝配模式下打開的裝配體，“視圖設置”菜單中僅提供“透視”視圖。

“視圖設置”菜單中的選項使你在工作時，可以在SolidWorks中靈活地為模型添加真實感。你可以利用這些工具來了解成品的外觀。你可以比較涂料（汽車噴漆與粉末涂料），比較材料外觀（拉絲鋁與拋光鋁），并可以確定在進入產品開發的原型階段之前你模型的光線反射情況。因此，下次你在SolidWorks中處理新產品時，請查看“視圖設置”菜單中的工具以及它們如何更改模型的外觀。
