問：

    如何在vdPolyface的特定面上應用映射的圖像？ 如果vdPolyface的面不在X / Y平面中，最后就會得到一些奇怪的結果。怎么才能解決這個問題？

答：

    對于此代碼，可以使用以下圖像：

（點擊可下載VectorDraw File Converter）

    請參見下面的代碼和注釋：

   vdDocument doc = framed.BaseControl.ActiveDocument;

            doc.New(); // create a new dowcument and add a "box" polyface
            bool res = doc.CommandAction.CmdBox3d(new gPoint(10, 10, 3), (double)3.0d, (double)3.0d, (double)3.0d,
                        VectorDraw.Geometry.Globals.DegreesToRadians((double)23.5d));

            if (!res) return;
            vdPolyface pface = doc.ActiveLayOut.Entities.Last as vdPolyface; // this the polyface just created by CmdBox3d
            if (pface == null) return;

            doc.CommandAction.CmdRotate3d("Y", pface, new gPoint(), (double)62.1d); // rotate it a bit
            doc.CommandAction.View3D("VINW"); doc.CommandAction.View3D("SHADEON"); // set the view

            vdImageDef imgdef = doc.Images.Add(@"converter_200x200.png"); //add the image definition to be applied
            if (imgdef == null) return;

            int choosenface = 3; // 0,1,2,..,7   8 faces in total In this face we will apply the material

            // get the position of the points that make the specific face
            int[] face = new int[] { pface.FaceList[choosenface * 5 ], pface.FaceList[choosenface * 5 + 1], pface.FaceList[choosenface * 5 + 3] };

            gPoint origin = new gPoint(pface.VertexList[face[0]]); // set which point will be the origin of the image
            gPoint xDir = new gPoint(pface.VertexList[face[1]]); // set which point will be the x direction of the image
            gPoint yDir = new gPoint(pface.VertexList[face[2]]); // set which point will be the y direction of the image

            Matrix mat = new Matrix(); // need to create the Matrix to be applied
            Vector xver = new Vector(origin, xDir); // based on the origin
            Vector yver = new Vector(origin, yDir); //xdir and ydir
            mat.SetFrom(origin, xver, yver);

            gPoint originTrans = mat.Transform(origin); // get the transformed origin
            gPoint xDirTrans = mat.Transform(xDir);// get the transformed x direction
            //create the mapped image
            double border = originTrans.Distance3D(xDirTrans) / 100.0d; // give a bit of a border arround
            vdMappedImage mappedimg = new vdMappedImage(imgdef, new gPoint(originTrans.x +

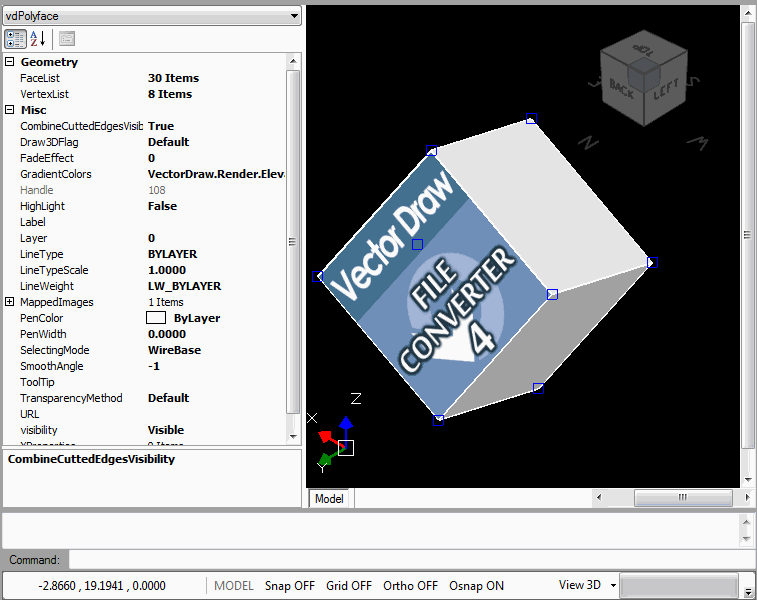

    結果顯示：

請注意：圖像將應用于整個多面體，而不是應用于特定的一個或多個面，因此，如果圖像投影中有面（如該三次多面體的底部），則圖像也將應用于它們。

    以上問答，如果您有任何的疑惑都可以在評論區留言，我們會及時回復。此系列的問答教程我們會持續更新，如果您感興趣，可以多多關注本教程。
